防滲體結構設計充分考慮鋪蓋與閘基底板連接處不均勻沉降對防滲結構的影響，采用復合土工膜＋黏土鋪蓋的組合防滲結構形式。復合土工膜可在鋪蓋因不均勻沉降而產生裂縫時正常防滲。

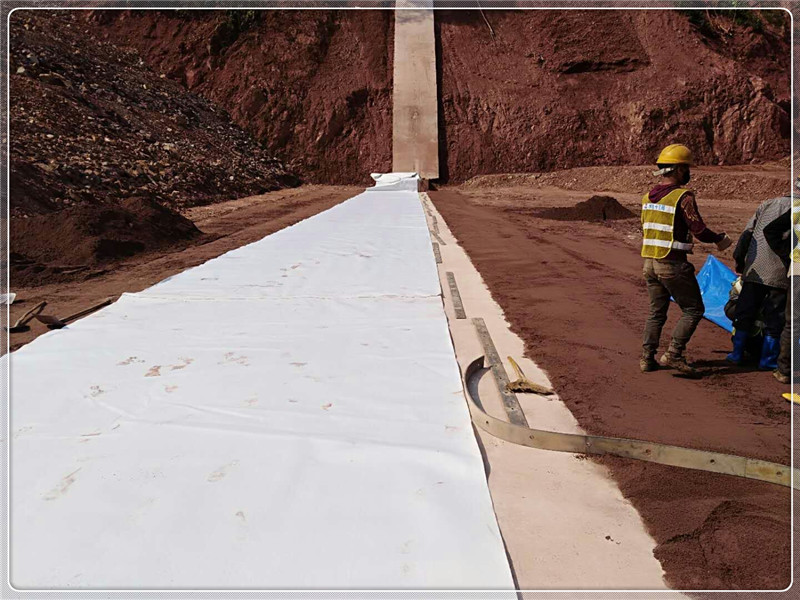

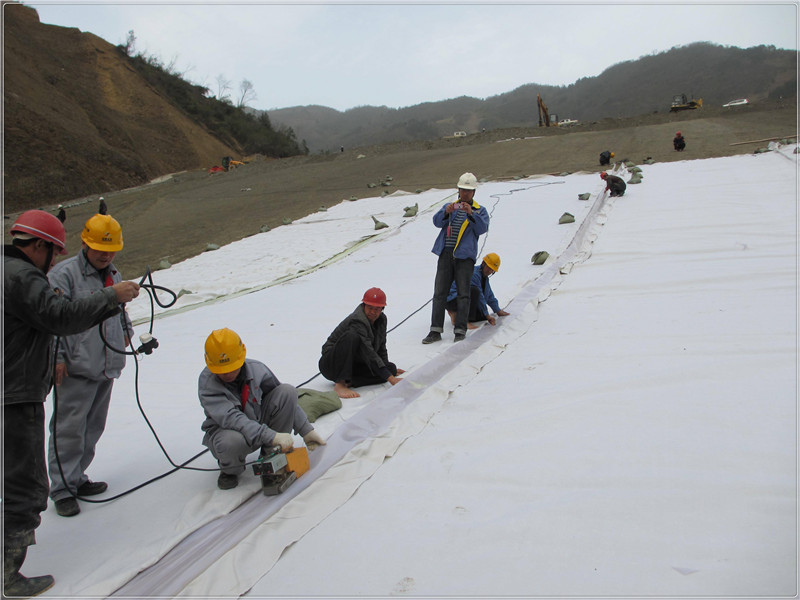

復合土工膜防滲體平面設計：復合土工膜在上游與黏土鋪蓋錨固槽連接，下游與混凝土底板膨脹螺栓錨固連接，形成局部密封防滲體系；為保證土工膜運行安全，土工膜在連接處垂直方向鋪設至漿砌石護底鋪蓋防滲結構包括0.4ｍ厚漿砌石護底、0.2ｍ厚壤土、0.3ｍ厚黏土。復合土工膜防滲結構：上游復合土工膜結合鋪蓋防滲結構，0.4ｍ 漿砌石保護層，防止水流沖刷上墊層；0.2ｍ壤土上墊層，防止?jié){砌石在施工過程中對土工膜的損害；下墊層為0.3ｍ厚黏土。

下游復合土工膜與混凝土底板直接接觸，不設上墊層，下墊層設0.3ｍ細砂墊層。土工膜防滲結構接頭設計：復合土工膜與建筑物連接處密封連接。對于與預澆混凝土閘基底板的連接，采用膨脹螺栓進行錨固；上游與鋪蓋的連接采用開挖錨固槽，然后澆筑素混凝土，固定復合土工膜。
